ELSTA ACS F6 1350/320 4x250L-LS800MA-FRT(ABB) ÜA(4+0)B/C AT

Produktbild 1

ELSTA ACS F6 1350/320 4x250L-LS800MA-FRT(ABB) ÜA(4+0)B/C AT

ELSTA ACS F6 1350/320 4x250L-LS800MA-FRT(ABB) ÜA(4+0)B/C AT

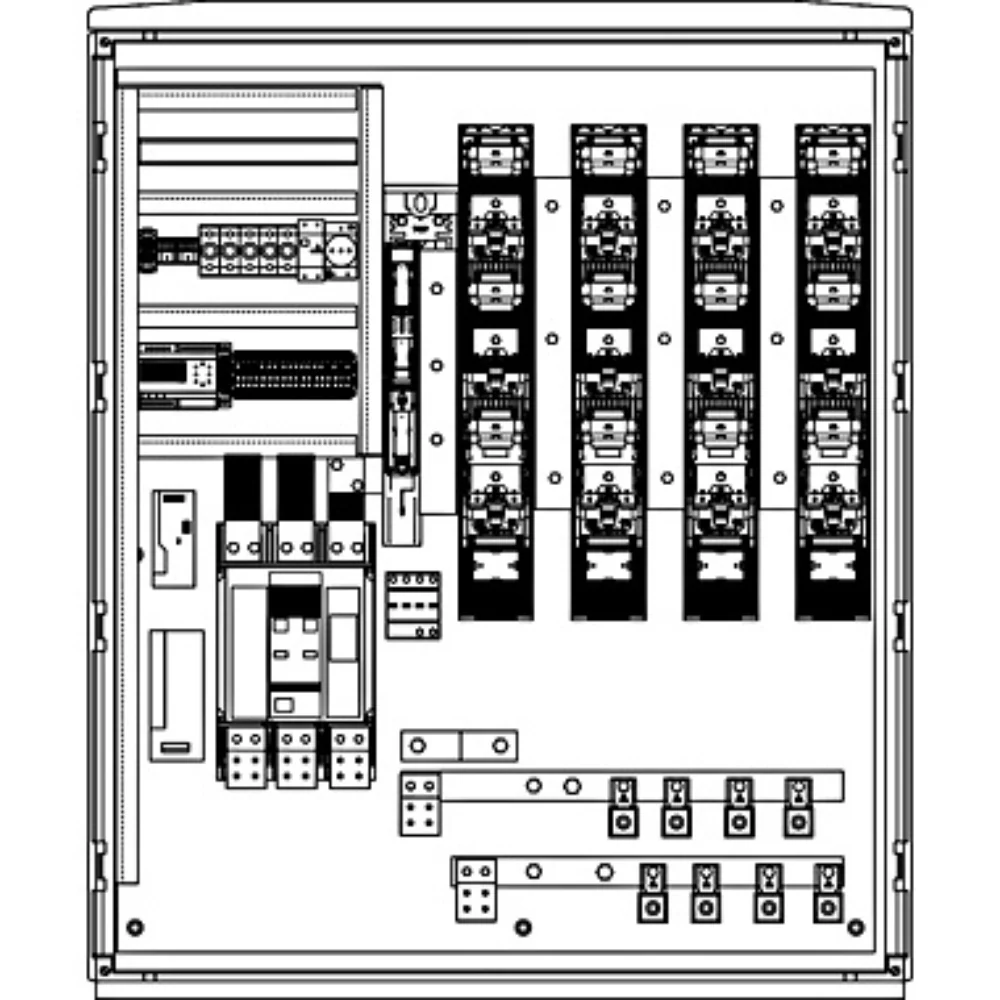

AC-Sammlerschrank mit NA-Schutz und Kuppelschalter (FRT-fähig).

Gehäuse

  • Polyester GFK F6 1350/320

Tür & Sperre

  • Scharniertüre mit SHS-EZ

Aufbau / Ausstattung

  • Cu 60x10 5-polig mit NH-Schaltgeräten für Wechselrichteranschluss
  • Leistungsschalter 800 A / 50 kA / 3-polig (Ith = 320 - 800 A) mit Unterspannungsauslöser und Motorantrieb
  • Überspannungsableiter mit Vorsicherung
  • NA-Modul TeleHaase NA003, USV-Modul, Service-Schukodose

Anschluss

  • Wechselrichter auf NHLSL Gr. 00 max. 70 mm² PR oder M8
  • Wechselrichter auf NHLSL Gr.1 SE/SM 35-240 mm², RE/RM 35-185 mm² (Cu/Al)
  • Abgang direkt bis 4x240 mm² (Cu/Al)

Maximalbestückung

  • 4x NH-Lastschaltleiste Gr.1 oder 8x NH-Lastschaltleiste Gr. 00 auf Doppeladapter (Mischbestückung möglich)

Hinweise

  • Eingrab- oder Bodenmontagesockel sind separat zu bestellen!
  • Einstellungen vom NA-Schutzrelais sind vor Inbetriebnahme zu prüfen und ggf. anzupassen!
$3,326.40

Original: $9,504.00

-65%
ELSTA ACS F6 1350/320 4x250L-LS800MA-FRT(ABB) ÜA(4+0)B/C AT—

$9,504.00

$3,326.40

Produktinformationen

Versand & Rückgabe

Description

AC-Sammlerschrank mit NA-Schutz und Kuppelschalter (FRT-fähig).

Gehäuse

  • Polyester GFK F6 1350/320

Tür & Sperre

  • Scharniertüre mit SHS-EZ

Aufbau / Ausstattung

  • Cu 60x10 5-polig mit NH-Schaltgeräten für Wechselrichteranschluss
  • Leistungsschalter 800 A / 50 kA / 3-polig (Ith = 320 - 800 A) mit Unterspannungsauslöser und Motorantrieb
  • Überspannungsableiter mit Vorsicherung
  • NA-Modul TeleHaase NA003, USV-Modul, Service-Schukodose

Anschluss

  • Wechselrichter auf NHLSL Gr. 00 max. 70 mm² PR oder M8
  • Wechselrichter auf NHLSL Gr.1 SE/SM 35-240 mm², RE/RM 35-185 mm² (Cu/Al)
  • Abgang direkt bis 4x240 mm² (Cu/Al)

Maximalbestückung

  • 4x NH-Lastschaltleiste Gr.1 oder 8x NH-Lastschaltleiste Gr. 00 auf Doppeladapter (Mischbestückung möglich)

Hinweise

  • Eingrab- oder Bodenmontagesockel sind separat zu bestellen!
  • Einstellungen vom NA-Schutzrelais sind vor Inbetriebnahme zu prüfen und ggf. anzupassen!
