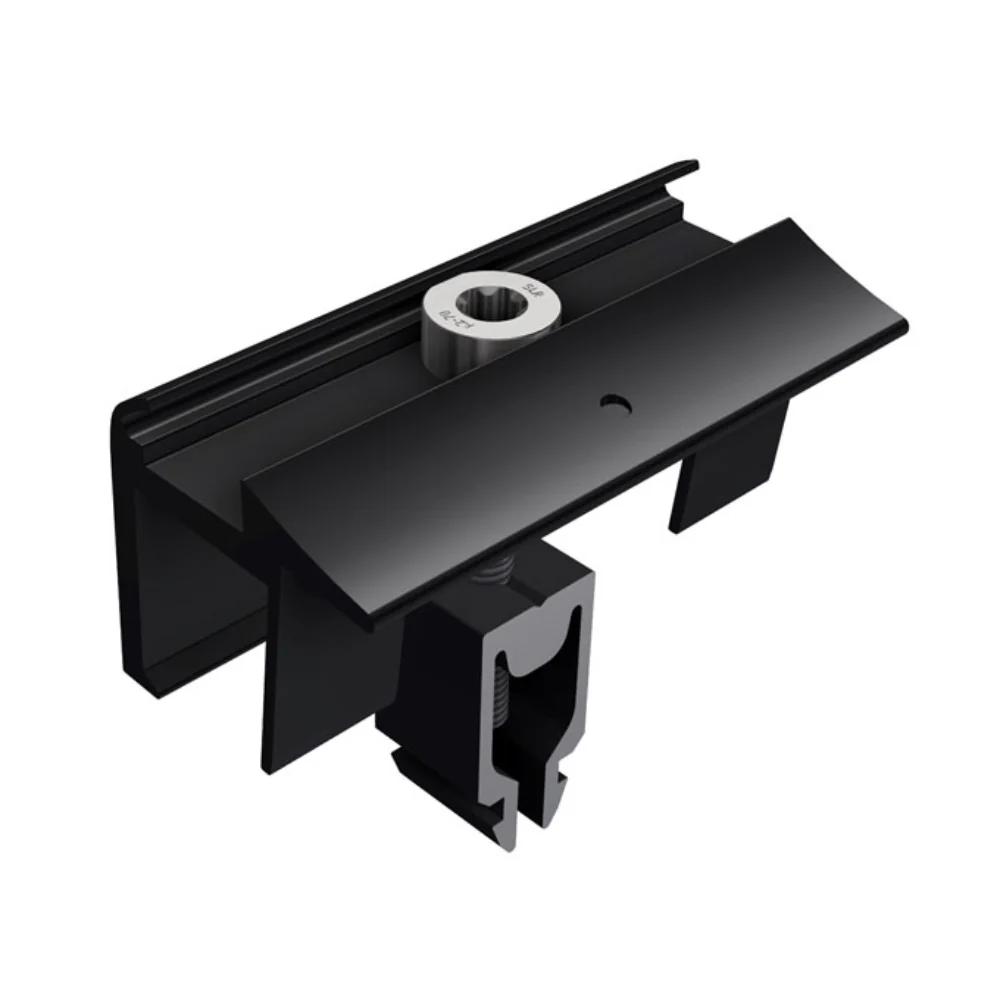

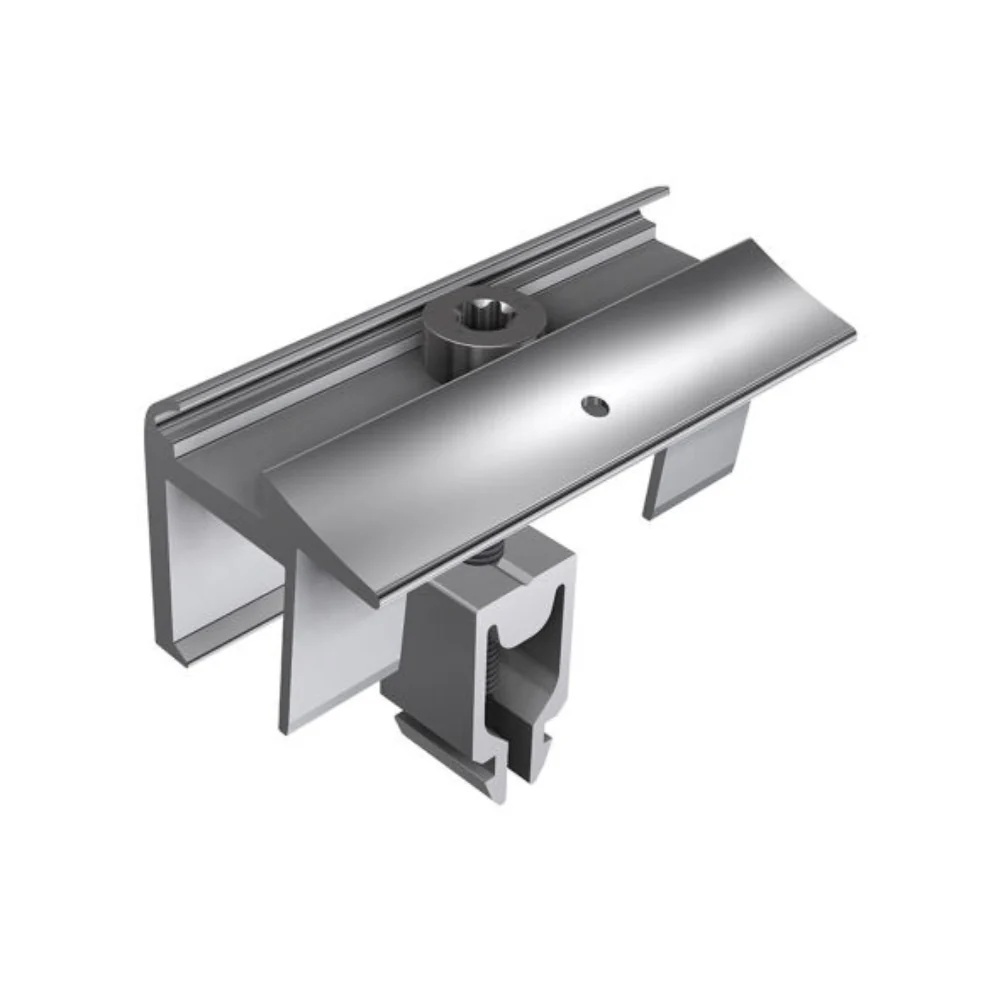

Die SL Rack Endklemme Vario mit Erdung (Art.-Nr. 91114‑00 / 96114‑00 bei schwarz eloxiert) ist eine universelle Endklemme zur Abschlussbefestigung von PV-Modulen in SL Rack Montagesystemen. Sie ist vorkonfiguriert mit Erdungspin, was den Potentialausgleich zwischen Modulrahmen und Unterkonstruktion gewährleistet.

---

⚙️ Technische Spezifikationen

• Rahmenhöhe: passend für 28–50 mm (empfohlen 30–45 mm) Modulrahmen

• Klemmen-Design: universell montierbar – vertikal oder horizontal, durch einfaches Anheben und Drehen der Kralle um 90°

• Montage: vormontiert, von oben verschraubbar mit einem Torx TX40, keine separate Eindrehsicherung notwendig

• Klemmlänge/Tiefe: ca. 70 mm Länge, 11 mm Tief, gewährleistet sicheren Sitz ohne Modulverschiebung

• Material & Oberfläche: Aluminium (blank oder schwarz eloxiert), Schrauben aus Edelstahl; Gewicht ca. 0,07 kg

---

🛠️ Erdung & Sicherheit

• Erdungspin integriert, stellt sicheren Potentialausgleich her – vereinfacht die Systemerdung und steigert die Sicherheit im Betrieb

• Kompatibel zu allen SL Rack RAIL-Profilen, keine zusätzliche Erdungsklemme erforderlich

---

✅ Vorteile im Detail

• All-in-one-Lösung: Endklemme inklusive Erdung abgeschlossen geliefert – kein Nachrüsten nötig

• Montageschnell & werkzeugarm: Von oben verschraubbar, vormontiert, flexibles Handling bei der Verlegung

• Flexible Nutzung: Einsetzbar mit unterschiedlichen Rahmenhöhen, flexibel je nach Modul orientation

• Kompatibilität: Passgenau für SL Rack Systeme reduziert Lagerhaltung und Auswahlkonflikte

• Optisch ansprechend: In schwarz eloxiert verfügbar – elegante Integration bei sichtbaren Installationen

---

⚠️ Hinweise & Einsatzbereich

• Nicht geeignet als Mittelklemme – speziell als Endklemme für Modulabschluss oder -ende gedacht

• Nur passende Rahmenhöhen beachten (28–50 mm) – größere Höhen benötigen alternative Klemmen

• Fachgerechte Montage empfohlen: Die Erdung ist nur bei korrekter Installation wirksam – empfohlen durch qualifiziertes Fachpersonal

---

🧭 Fazit

Die SL Rack Endklemme Vario mit Erdung ist eine technisch durchdachte, montagefreundliche und sichere Lösung für den Abschluss von PV-Modulen im SL-RACK Montagesystem. Sie kombiniert einfache Handhabung mit integriertem Erdungspin, passender Flexibilität und eleganter Optik – besonders sinnvoll für professionelle PV-Installationen mit Leistungsanforderungen an Sicherheit und Design.
