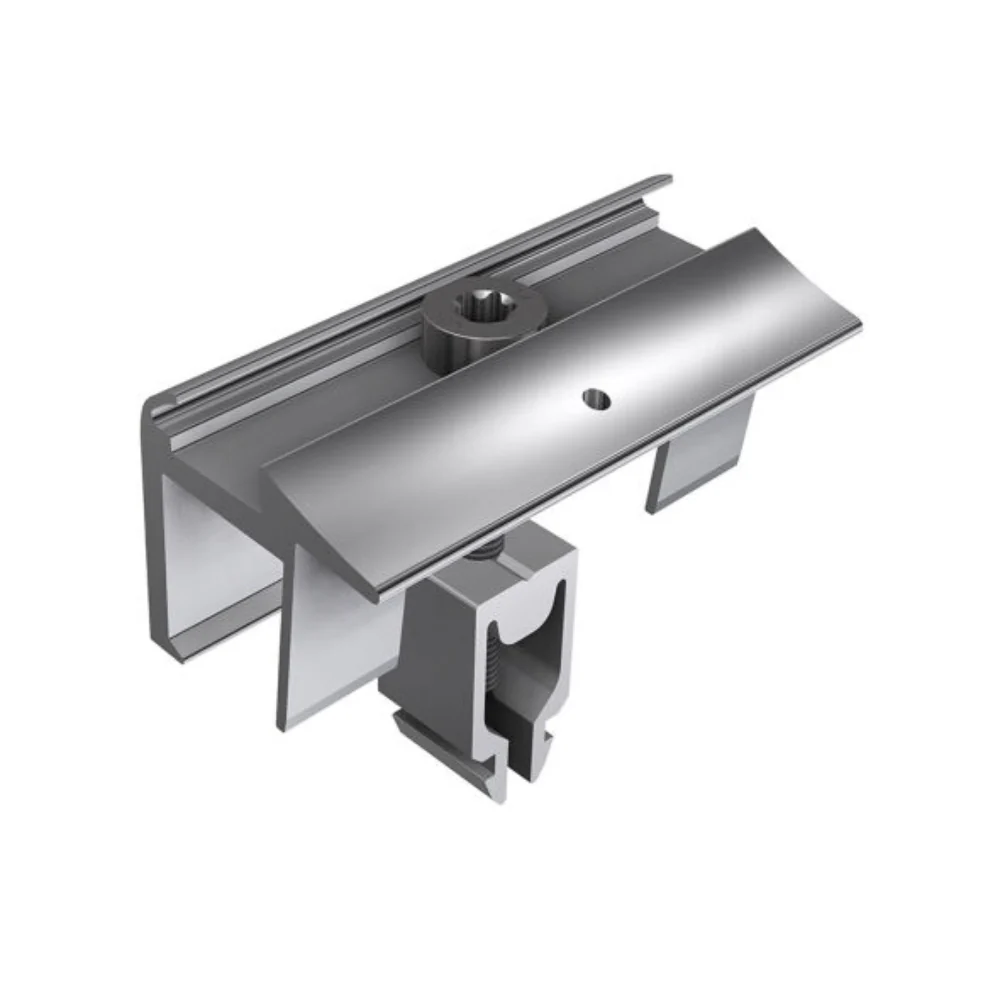

Die SL Rack Endklemme Vario ohne Erdung (z. B. Artikel-Nr. 91112‑00 in natur eloxiert oder 96112‑00 in schwarz eloxiert) ist eine universelle Abschlussklemme für PV-Modulrahmen mit 28–50 mm Stärke. Sie wird ohne integralen Erdungspin geliefert – ideal, wenn eine Potenzialausgleichung separat oder durch andere Komponenten erfolgt.

---

⚙️ Technische Merkmale

• Rahmenhöhe kompatibel: 28–50 mm (empfohlen 30–45 mm) – passend für gängige Modulrahmen

• Design & Montage: Vertikal oder horizontal verwendbar. Einfaches Anheben und 90°-Drehen der Kralle zur Montage. Vorkonfektioniert und ein Werkzeug (Torx TX40) ausreichend

• Befestigungsmaße:

  • Länge: ca. 70 mm

  • Tiefgang: ca. 11 mm

  • Breite/Height Definition entsprechend Rahmenabmessungen

  • Material & Optik: Hochwertiges Aluminium mit Edelstahl-Schraube, erhältlich in natur eloxiert oder schwarz eloxiert (schmale ästhetische Optik)

• Gewicht: ca. 0,07 kg pro Klemme

---

✅ Vorteile & Einsatzbereiche

• Effiziente Montagedesign: Schnell und werkzeugarm installierbar – inkl. vormontierter Klemmteile

• Universelle Kompatibilität: Für alle SL Rack RAIL-Schienen-Systeme geeignet, einfache Lagerhaltung

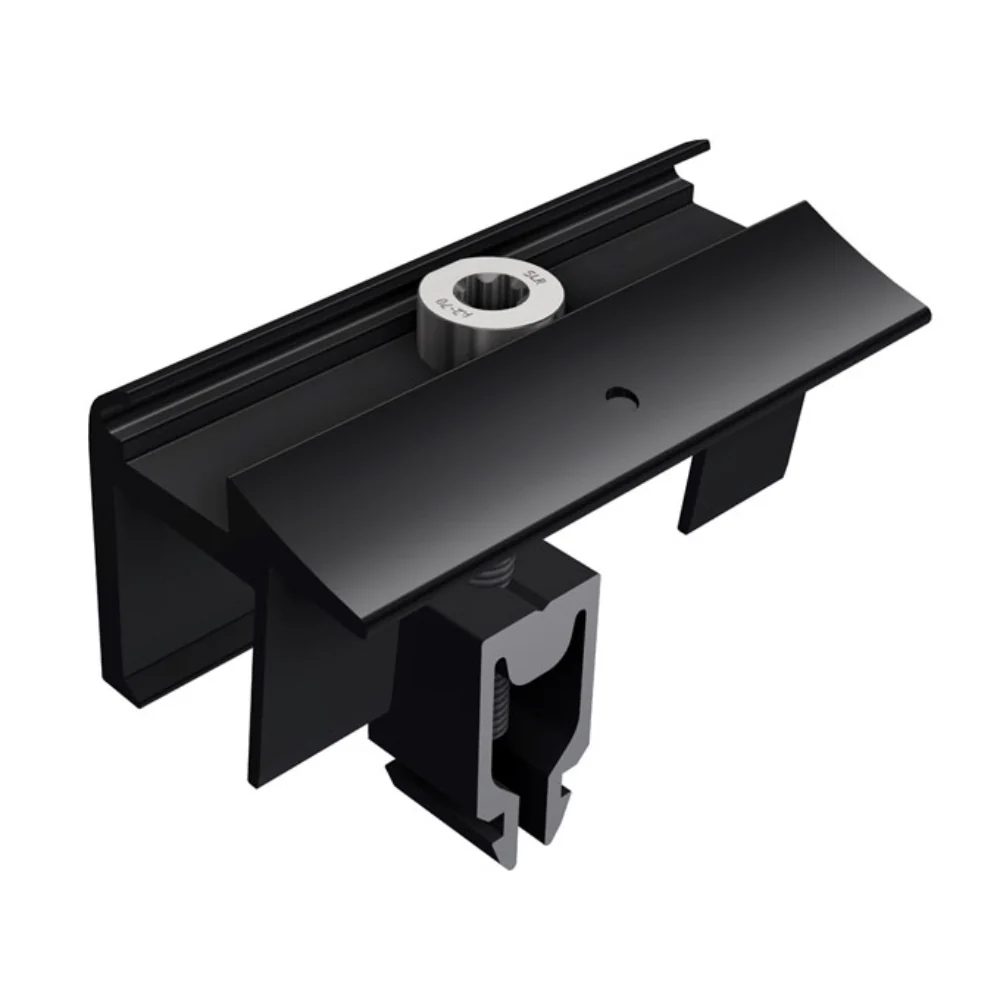

• Optisch dezent: Schwarze Version eignet sich besonders für Full‑Black-Modulrahmen oder elegante Dachansichten

• Flexibel und funktional: Für Endmontage bei PV-Modulen ohne integrierte Erdungsfunktion – separate Erdung über Rail-System möglich

---

⚠️ Hinweise & Grenzen

• Keine Erdungsfunktion integriert – unabhängig vom Modulrahmen. Eine separate Erdung muss installiert werden → ggf. kombinierbar mit SL Rack Erdungsklemmen

• Speziell für Endklemme, nicht als Mittelklemme nutzbar

• Nur geeignet für Rahmenhöhen 28–50 mm – Modulrahmen außerhalb dieser Spezifikation benötigen spezielle Varianten

---

🧭 Fazit

Die SL Rack Endklemme Vario ohne Erdung ist eine flexible, montagefreundliche Lösung zum Abschluss von PV-Modularrays, ideal bei separater Erdungslösung. Sie besticht durch einfache Handhabung, universelle Kompatibilität und ansprechende Optik – besonders geeignet für Installationen ohne voll integrierte Potentialausgleichsfunktion.
